特点:NSE系列是我公司引进国外同类产品开发的一种新型垂直提升设备，广板链斗式完美在线(中国)是由国外引进先进技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式完美在线(中国)共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

板链斗式完美在线(中国)工作原理:
    NE系列板链式斗式完美在线(中国)系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列完美在线(中国)规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型完美在线(中国)，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

板链斗式完美在线(中国)主要结构:
    NE系列板链式斗式完美在线(中国)由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

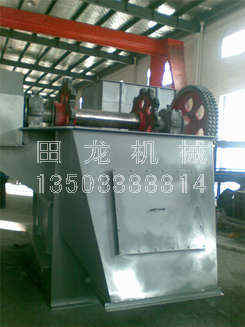

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。
NE系列板链斗式完美在线(中国)主要部件特点:
1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。
3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5.板链：链板采用 45 # HRC36~42


板链斗式完美在线(中国)主要特点:
1.密封性好，环金污染少。
2.操作、维修方便、易损件少。
3.使用成本低，由于节能和维修少，使用成本极低。
4.运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。
5.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
6.机械尺寸小，与同等提升量的其它各种完美在线(中国)相比，这种完美在线(中国)的机械尺寸较小。
7.输送能力大，该系列完美在线(中国)具有NE15～NE800多种规格。提升量范围为15～800m3/h。
8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。

高填充率耐磨料斗：
　　1、斗子材料:16Mn耐磨板材。
　　2、斗子填充率:75%-90%（因速度和物料而定）。
　　3、带进料耐磨板。
　 4、侧板外伸出两块翼板,在进料和出料时起导料槽的作用。
　　5、统一胎模CO2气体保护满焊接，
　　6、与链条连接的四孔一次冲压成型。

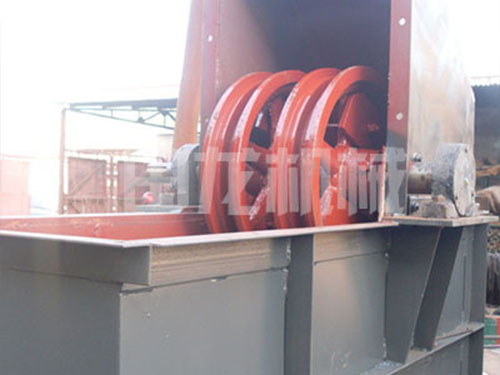

1、结构：由轮毂和分体齿圈组成。
2、材质：轮毂ZG45；齿圈20CrMo锻钢；高强度铰直栓。
3、技术数据：分低速12个齿，高速24个齿两种。
4、加工方法：线切割同步整体加工；安装后分割。
5、热处理方法：轮毂调质HB217-255；齿圈表面淬火硬度HRC55-60

尾部链轮
1、材质：ZG35Mn。
2、技术数据：光轮无齿精车。
3、热处理：中频淬火HRC55-60。
4、尾轮光齿能有效的防止头尾不同步引起的跳齿和磨损现象。

板链完美在线(中国)的型号选用须知：
   作为常用的提升设备，斗式完美在线(中国)的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦。一般决定斗式完美在线(中国)选型取决于以下几个要素：1.物料的形态：物料是粉状还是颗粒状还是小块状。2.物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。3.物料的比重：一般斗式提升

机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。4.单位时间内的输送量。
   一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式完美在线(中国)采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。斗式完美在线(中国)所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式完美在线(中国)最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下：物料比重→传动方式（斗提型号）→物料性质→卸料方式→料斗形式→该系列斗式完美在线(中国)的提升量→确定机型。
