HL斗式完美在线(中国)

完美在线：15-01-15 13:47:04 信息来源：田龙机械

TH型环链斗式完美在线(中国)适用于垂直输送磨琢性较大的粉状、料状、及大块状的物料，如粮食、煤、水泥、碎矿石等，输送高度最高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链条经特殊处理寿命长，下部采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250 ℃。TH型按JB3926——85《垂直斗式完美在线(中国)》标准设计制造，应优先选用。HL型斗提机连接尺寸同原HL型，链条、链轮、张紧装置等同TH型，即可靠性同TH型。

TH完美在线(中国)产品概况：

TH型完美在线(中国)为目前应用较为广泛的完美在线(中国),TH型采用掏取式装料,重力式或混合式卸料,适用于＞1.5T/M3的物料,斗型有ZH型（浅斗）和SH型（深斗）两种.TH系列斗式完美在线(中国)是一种常用的提升设备，该系列斗式完美在线(中国)采用锻造环链作为传动部分，具有很强的机械强度，主要用于完美在线(中国)粉体和小颗粒及小块状物料，区别于TD型皮带斗式完美在线(中国)，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。广泛应用于冶金、化工、建材、矿山、粮油、食品、饲料、塑料、医药等行业。

    TH型斗式完美在线(中国)是一种圆环链斗式完美在线(中国)，是HL环链离心式斗式完美在线(中国)的升级产品，th环链斗式完美在线(中国)采用混合式或重力卸料，挖取式装料。该完美在线(中国)的牵引件采用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。

    TH型斗式完美在线(中国)的型号有TH160、TH200、TH300等，它所使用的料斗的型式有两种：ZH型中深斗一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型深斗一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

TH完美在线(中国)主要特点:

1、维护方便，寿命长。机壳钢板加厚、刚性好。密封性好，环金污染少。操作、维修方便、易损件少。
2、该物料完美在线(中国)能够输送的物料温度最高可达250℃。提升高度运行平稳可靠，噪音小，维护方便。使用成本低，由于节能和维修少，使用成本极低。运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。输送链采用板链的面接触，替代传统斗提环链的点接，从而使使用寿命大提高，输送链寿命可达五年以上。
3、中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。因采取了流入式喂料，重力诱导式卸料，斗低线速高（15-30m/min），无回料现象功率只相当于普通环链斗提机的40%左右。
4、TH斗式完美在线(中国)环链采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。
5 机械尺寸小，与同等提升量的其它各种完美在线(中国)相比，这种完美在线(中国)的机械尺寸较小。
6 输送能力大，该系列完美在线(中国)具有NE15～NE800多种规格。提升量范围为15～800m3/h。运转率高，无故障运行可达3万小时以上。
7 操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。
8 输送量大，相同斗宽的TH型与HL型相比，输送量增大近一倍。采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费。下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链。牵引件为低合金高强度园环链，经适当

的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。

TH完美在线(中国)主要结构:

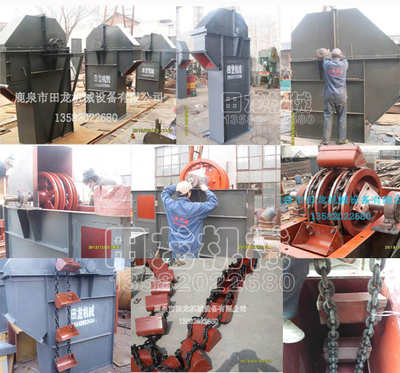

   斗式完美在线(中国)由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
   运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
   驱动装置---采用多种驱动组合驱动,(依 用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
   上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
   中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
   下部装置---安装有自动张紧装置。
    本设备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。
     本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。TH型斗式完美在线(中国)最大输送量365m3/h,最大提升高度为50m。

TH完美在线(中国)节能改造：
绕线式电机转子串电阻调速，电阻上消耗大量的转差功率，速度越低，消耗的转差功率越大。使用变频器调速，是一种不耗能的高效的调速方式。完美在线(中国)绝大部分时间都处在电动状态，节能十分显著，经测算节能20%以上，取得了很好的经济效益。另外，完美在线(中国)变频器调速使系统运行的稳定性和安全性得到大大的提高，减少了运行故障和停工工时，节省了人力和物力，提高了运煤能力，间接的经济效益也很可观。
