固定式皮带输送机

完美在线：15-01-15 14:43:52 信息来源：田龙机械

带式输送机是一种输送量大、运行费用低、使用范围广的输送设备，按其支架结构有固定式和移动式两种；按输送带材料又可分为胶带式、塑料带和钢带之分。输送机的工作环境温度一般在-10°C～﹢40°C之间，要求物料温度不超过70°C；耐热橡胶可输送120°C以下的高温物料。物料温度更高时不宜采用胶带输送机。当输送具有酸碱性油类物质和有机溶剂等成分的物料时，需采用耐油、耐酸碱的橡胶带或塑料带。带式输送机的带宽有六种：500、650、800、1000、1200和1400mm。用户可根据带式输送机的输送高度、物料的种类、容量、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。

（二）主要技术参数

断面形式	带速（m/s）	带宽B（mm）
		500	650	800	1000	1200	1400
		输送能力G（t/h）
槽型	0.8 1.0	78 97	131 164	278	435	655	891
	1.25 1.6 2.0 2.5 3.15 4.0	122 156 191 232	206 264 323 391	348 445 546 661 824	544 696 853 1033 1233	819 1048 1284 1556 1858 2202	1115 1427 1748 2118 2528 2996
平型	0.8 1.0 1.25 1.6 2.0 2.5	41 52 66 84 103 125	67 88 110 142 174 211	118 147 184 236 289 350	230 288 368 451 546	345 432 553 677 821	469 588 753 922 1117

（三）带式输送机功率选型表：（供参考）

长度（m）		15	30	45	60	100	150	200	300
带宽（mm)	500	1.0	1.3	1.7	2.0	3.2	4.6	8	11.1
	650	1.3	1.9	2.4	2.8	4.6	9.2	11.5	16.0
	800	1.9	2.9	3.6	4.3	9.7	14	17.5	24.3

注：以上功率估算的工作条件为正常湿度，水平带速1m/s,物料容重1t/㎥,动堆积角30º，一个空段清扫器，一个弹簧清扫器和一个导料槽并考虑加速阻力因素。每个犁式卸料器需功率约为：B500，0.3KW，B650，0.35KW，B800，0.45KW。

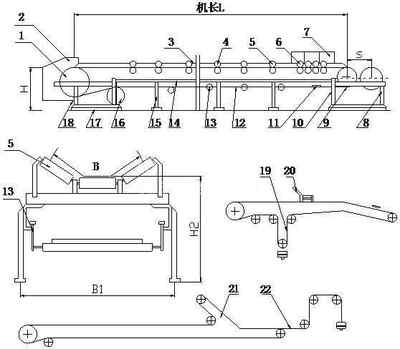

（四）带式输送机外形图





1.传动滚筒2.头罩3.输送带4.槽形调心托辊5.槽形托辊6.缓冲托辊7.导料槽8.螺旋拉紧装置9.改向滚筒10.尾架11.空段清扫器12.下平调心托辊13.下托辊14.中间架15.中间支腿16.改向滚筒17.头架18.弹簧清扫器19.重直拉紧装置20.犁式卸料器21.卸料车22.车式拉紧装置



带宽B（mm）		500	650	800	1000	1200	1400
机身宽（mm）	头架	1000-1010	1150-1160	1410-1470	1610-1630	1860-1880	2120-2130
	螺旋拉紧尾架	800	960	1180	1410	1660	1860
	中间架B1	870	1020	1220	1440	1690	1860
带面高（mm）	头轮H	800-2250	800-2315	800-2400	935-2500	950-2500	1000-2500
	尾轮H1	800	800	800	1000	1000	1000
	中间段H2	800	800	800-1000	1000-1200	1000-1200	1000-1200
